Contrôle automatique Fours continus Économie d'énergie Chauffage électrique

Fours à courroie à mailles/fours continus/chauffage électrique/structure métallique/commande automatique/économie d'énergie/900°C

Une brève vue d'ensemble

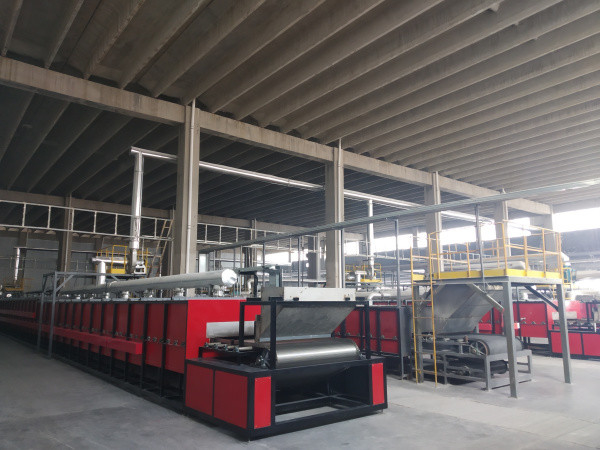

Le four à bande de maillage est un four continu, avec une bande de maillage métallique comme mode de transmission.Il peut être divisé en deux catégoriesIl peut être chauffé à feu ouvert ou à flamme.

Une série de rouleaux en acier inoxydable sont disposés le long du four, soutenant la ceinture à mailles métalliques, qui est entraînée par le moteur de régulation de vitesse;le produit peut être placé directement sur la courroie à mailles pour séchage ou cuissonLa ceinture à mailles est faite d'acier inoxydable de différents matériaux en fonction de la température.la température d'utilisation générale du four à courroie à mailles est inférieure à 900°C.

Le système de régulation de la température du four à courroie en maille est constitué d'un régulateur PID intelligent à affichage numérique et d'un thyristor, formant un système de régulation en boucle fermée,qui peut réaliser un contrôle automatique et précis de la températureL'élément chauffant adopte une plaque de chauffage en céramique FEC ou une tige de chauffage en céramique, et le système de contrôle de température adopte un contrôleur de température à programme intelligent à plusieurs étages importé du Japon.L'interface de communication des données peut être configurée selon les besoins, régulation de la vitesse sans pas à fréquence variable, transmission à courroie en acier à mailles résistant à la chaleur et concept de conception de roue de tension à grand angle d'enroulement pour assurer un transport en douceur du produit.

En tant qu'équipement thermique de production continue, le système de fonctionnement du four à bande de maillage varie considérablement selon le type de combustible, la structure du four, les produits de torréfaction, la forme de torréfaction, etc.Sa qualité stable et fiable, la température uniforme du four et l'économie d'énergie ont été reconnues par les clients.

La structure

L'ensemble de l'équipement du four à courroie à mailles se compose de trois parties: corps du four, système de transmission à courroie à mailles et système de contrôle de température.

1Le corps du four se compose de la section d'alimentation, de la section de pré-combustion, de la section de frittage, de la section de refroidissement lent, de la section de refroidissement par eau et de la section de décharge.

2Le système de transmission de la courroie à mailles est constitué d'une courroie à mailles résistante à haute température, d'un dispositif de transmission, etc. La vitesse de fonctionnement du four à mailles est réglée par le convertisseur de fréquence,et un dispositif de mesure de la vitesse de la courroie à maillage numérique est configuré; la vitesse de la courroie à mailles peut être lue directement.

3Le système de régulation de la température est constitué de thermocouples.

Système de travail

En tant qu'équipement spécial pour la torréfaction des supports de catalyseur, le système de travail du four comprend principalement la fondation du four, la structure principale du four, le système de transmission par courroie de maillage, le système de chauffage électrique,système de circulation de l'air chaud, système d'élimination des gaz d'échappement, système de refroidissement, système de commande automatique, etc.

1Le four à bande de maillage adopte une structure métallique et les exigences pour la fondation ne sont pas élevées, principalement la capacité de charge du sol et les exigences d'élévation.La capacité portante requise au sol atteint 8 tonnes/m2La fondation est en béton d'une épaisseur de 300 mm et le corps du four est placé sur la surface inférieure en béton.

2Le cadre métallique adopte des unités structurelles indépendantes, qui sont soudés avec des tubes rectangulaires.La longueur de chaque unité est de 2 m., le cadre de la tête du four est de 1,5 m et le cadre de la queue du four est relié par des boulons.

3Le système de transmission du four à courroie à mailles se compose d'une courroie à mailles, d'un rouleau, d'un rouleau, d'un tensionneur, d'un mécanisme de correction des écarts et d'un mécanisme de puissance.Le diamètre de l'enroulement de la courroie à mailles et le diamètre de l'arbre de la corde doivent être choisis de manière raisonnable afin de garantir que la résistance globale de la courroie à mailles et la taille de l'écart répondent aux exigences de conception.

4. Le four à bande de maillage adopte un chauffage électrique. L'élément de chauffage électrique est enroulé avec du fil de résistance au nickel 80 chrome 20. Cet élément de chauffage est fiable et facile à entretenir.il peut être remplacé à chaud sans arrêter le fourDans le même temps, afin d'éviter que les matériaux cassés qui tombent à travers l'ouverture de la ceinture de maille ne tombent directement sur l'élément chauffant à résistance,les mesures de protection nécessaires sont prises au-dessus de l'élément chauffant à résistance.

5La calcination du support du catalyseur produira une certaine quantité de gaz d'échappement.Deux branches d'échappement des gaz d'échappement sont installés sur le dessus de la tête du four de la ceinture de mesh four pour évacuer les gaz d'échappement dans le temps.

6Le four à bande de maillage adopte un refroidissement par ventilation forcée pour réduire la température dans le four.

7En plus du régulateur de conversion de fréquence de l'entraînement par courroie à mailles, le dispositif de tension automatique de courroie à mailles et le mécanisme de correction automatique des écarts mentionnés ci-dessus,le four à bande de maille réalise également le contrôle automatique de la température et toutes les pressions du ventilateur.

Application du projet

Le four à courroie en maille est principalement adapté aux céramiques spéciales, aux céramiques structurelles, aux céramiques électroniques, aux céramiques fonctionnelles, aux matériaux magnétiques, aux poudres électroniques, aux appareils électroniques,céramiques de nid de miel et autres domaines;
