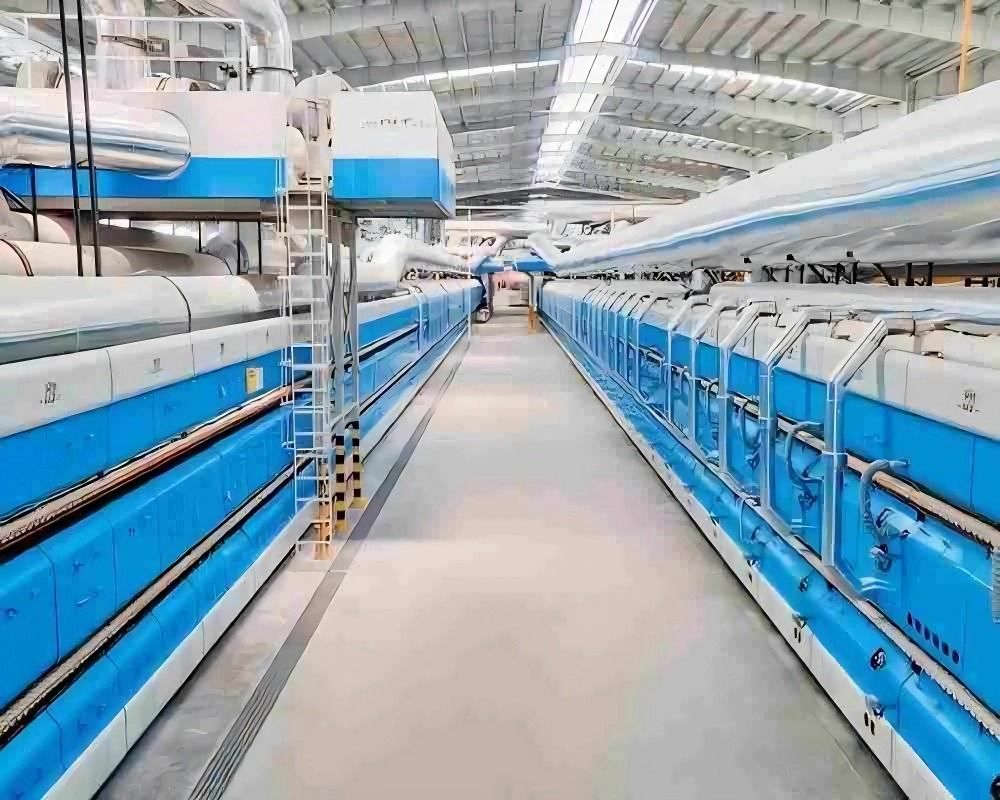

Four à rouleaux automatique à double étage à haut rendement énergétique pour la production de masse de carreaux

Description brève

Le four à rouleaux automatique à double étage à haut rendement énergétique est conçu pour la cuisson continue et à haut volume de carreaux de céramique et d'autres produits céramiques plats. Sa structure à double étage utilise efficacement l'espace de production vertical, permettant à deux niveaux de cuisson de fonctionner dans un encombrement compact. Le système de convoyage à sole roulante assure un mouvement continu et fluide des produits à travers les zones de préchauffage, de cuisson et de refroidissement. Le contrôle automatique de la température et le convoyage coordonné aident à maintenir des conditions de cuisson stables et une qualité de produit constante. Le four peut être configuré en fonction des dimensions des carreaux, de la composition de la pâte, de la température de cuisson, de la capacité de production et du combustible disponible. Sa conception modulaire facilite également l'installation, l'exploitation, la maintenance et les ajustements de capacité futurs. Selon les exigences de production, le système peut intégrer des brûleurs, des commandes de combustion, des équipements d'évacuation, des systèmes de refroidissement, des capteurs, des commandes PLC et des interfaces IHM. Il est particulièrement adapté aux fabricants recherchant une solution de four compacte et automatisée pour la production de masse de carreaux tout en maintenant des performances thermiques et un contrôle de processus fiables.Caractéristiques principales1. Structure compacte à double étage

La configuration à double étage offre deux niveaux de production dans le même encombrement général, aidant les fabricants à mieux utiliser l'espace d'usine disponible. Elle convient aux projets où la capacité de production doit augmenter sans agrandir proportionnellement la zone d'installation du four. Les deux étages peuvent être conçus en fonction des dimensions des produits, des courbes de cuisson, des exigences de convoyage et de la disposition de l'usine. Cette structure est particulièrement utile pour les lignes de production de carreaux de taille moyenne et grande où l'utilisation efficace de l'espace est une considération importante.

2. Convoyage continu à sole roulante

Le système à sole roulante transporte en continu les carreaux à travers le four sans nécessiter de wagons de four conventionnels. Des rouleaux de précision assurent un mouvement stable des produits à travers les zones de préchauffage, de cuisson et de refroidissement. La vitesse de convoyage peut être coordonnée avec le cycle de cuisson requis et la capacité de production. Ce fonctionnement continu prend en charge la manutention automatisée des matériaux et réduit l'intervention manuelle. Les spécifications des rouleaux, leur espacement, la vitesse de convoyage et la configuration de l'entraînement peuvent être sélectionnés en fonction de la taille, du poids, de l'épaisseur des carreaux et des exigences de production.

3. Contrôle automatique de la température

Le four est équipé d'un système de contrôle de température multi-zones pour gérer le profil thermique tout au long du processus de cuisson. Des capteurs de température, des contrôleurs, des brûleurs et une automatisation basée sur PLC travaillent ensemble pour maintenir la courbe de cuisson requise. Les opérateurs peuvent surveiller et ajuster les paramètres clés du processus via une interface IHM. Une distribution de température stable est importante pour contrôler la déformation des carreaux, la variation des couleurs et la qualité de cuisson. Le système de contrôle peut être personnalisé en fonction de la formulation des matières premières et de la température de cuisson requise pour différents produits céramiques.

4. Conception thermique économe en énergie

Le four peut intégrer une isolation optimisée, une combustion contrôlée, une récupération de chaleur et une gestion de température zonée pour réduire les pertes de chaleur inutiles. Une isolation appropriée limite le transfert de chaleur à travers les parois et le toit du four, tandis que le contrôle de la combustion aide à faire correspondre l'apport de combustible à la demande thermique réelle. La chaleur résiduelle de zones sélectionnées peut également être utilisée selon la conception du processus. Les performances énergétiques finales dépendent des spécifications du produit, de la température de cuisson, du type de combustible, des dimensions du four, de la capacité de production et des conditions de fonctionnement, permettant au système thermique d'être conçu pour chaque projet.

Applications

1. Production de carreaux de mur et de sol en céramique

Le four à rouleaux à double étage convient à la cuisson continue de carreaux de mur, de carreaux de sol et d'autres produits céramiques plats. Son système de convoyage continu prend en charge les lignes de production automatisées avec des cycles de cuisson stables. Le four peut être configuré en fonction des dimensions des carreaux, de l'épaisseur, de la composition de la pâte, des exigences de glaçage et de la température de cuisson. Le contrôle de température multi-zones aide à établir une courbe de chauffage et de refroidissement appropriée pour maintenir la qualité du produit lors de la production de masse.

2. Fabrication de carreaux en porcelaine et à haute température

Pour les carreaux en porcelaine et autres produits céramiques nécessitant une cuisson à haute température contrôlée, le four peut être conçu avec des brûleurs, des matériaux réfractaires, une isolation et des équipements de contrôle de température appropriés. La courbe de cuisson peut être divisée en plusieurs zones pour fournir un chauffage progressif, une cuisson à haute température et un refroidissement contrôlé. Cette configuration aide les fabricants à gérer les conditions thermiques en fonction des caractéristiques du corps céramique et du système de glaçage tout en prenant en charge la production industrielle continue.

3. Lignes de production de carreaux émaillés

Le four peut être intégré dans des lignes de production automatisées de carreaux émaillés pour une cuisson continue après le formage, le séchage, le glaçage et la préparation de surface. La vitesse de convoyage et le contrôle de la température précis aident à maintenir des conditions de cuisson constantes sur la largeur de production. La ligne complète peut intégrer des systèmes de chargement automatique, de convoyage dans le four, de refroidissement, de déchargement, d'inspection et d'emballage. La configuration du four peut être adaptée à différents formats de carreaux et capacités de production.

4. Usines de fabrication de carreaux à grande échelle

Pour les usines de carreaux à haut volume, la configuration à double étage offre une option pour augmenter la capacité de production tout en utilisant efficacement l'espace de l'usine. Elle peut être intégrée à des équipements automatisés de formage, de séchage, de glaçage, de tri et d'emballage pour créer une ligne de production continue. Les dimensions finales du four, le nombre de zones de chauffage, la disposition des rouleaux, le système de combustible et le niveau d'automatisation doivent être déterminés en fonction du rendement quotidien requis et des spécifications du produit.

FAQ

Q1 : Quels produits peuvent être cuits dans un four à rouleaux à double étage ?

Le four est principalement conçu pour les carreaux de céramique, y compris les carreaux de mur, les carreaux de sol, les carreaux en porcelaine, les carreaux émaillés et les produits céramiques plats similaires. La conception réelle du four doit être sélectionnée en fonction des dimensions du produit, de l'épaisseur, de la formulation des matières premières, du glaçage, de la température de cuisson et de la capacité de production requise.

Q2 : Quels sont les avantages d'un four à rouleaux à double étage ?

Les principaux avantages sont sa configuration verticale compacte, son convoyage continu, sa haute automatisation et son contrôle flexible de la température. Comparée à une disposition conventionnelle à un seul étage, la structure à double étage peut aider à utiliser l'espace de l'usine plus efficacement tout en prenant en charge la production continue de carreaux.

Q3 : Le four peut-il utiliser différents combustibles ?

Oui. Le système de combustion peut être conçu en fonction de la source d'énergie disponible du client, telle que le gaz naturel ou le GPL. La capacité des brûleurs, l'alimentation en air de combustion, les composants de contrôle et la conception thermique du four doivent être adaptés au combustible sélectionné et à la température de cuisson requise.

Q4 : Quelles informations sont nécessaires pour concevoir un four à rouleaux ?

Les informations clés comprennent les dimensions et l'épaisseur des carreaux, la composition des matières premières, le poids du produit, la température de cuisson requise, le cycle de cuisson, la capacité de production quotidienne, le type de combustible, la disposition de l'usine et les exigences d'automatisation. Ces paramètres permettent de concevoir correctement la longueur, la largeur, la configuration des rouleaux, les zones de chauffage, les zones de refroidissement et le système de contrôle du four.
